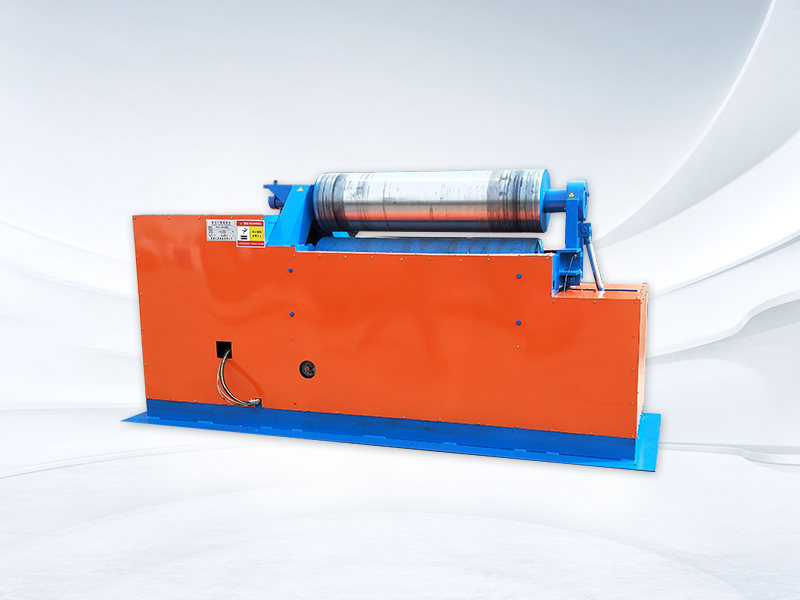

4x1000 2-roll plate rolling machine

一、基本技术参数：

1、材料屈服极限：σs≤245MPa

2.最大卷筒宽度：1000mm

3.最大卷筒厚度：4mm

4、满载时最小滚筒直径：φ280mm

5、上辊直径（钢芯）：φ128mm

6、下辊直径：φ345mm

7、轧制速度：4m/min

8、主电机功率：4KW

9.液压站电机功率：3kw

10、液压系统工作压力：16MPa

二、本机的用途：

本机是专门用于金属板材弯曲成形的二辊卷板机，可一次性装入金属板材，不需调头即可完成板材两端的弯曲成形，并卷成一定范围内的圆形或弧形工件，是石油、化工、锅炉、造船、机车车辆、金属结构、机械制造等行业最理想的弯曲成形设备。

三、机器结构概述

本机下辊为主动辊，上辊为从动辊。上辊位置固定，下辊可上下移动。下辊升降采用两端油缸驱动，可单独或同时升降。电气控制及操作由位于机器旁的电气系统控制面板集中控制。为便于成型圆柱形工件的卸料，机器上辊筒左端的倾斜轴承体采用液压传动控制倾斜及复位。

1.传动原理

本机下辊为主动旋转，上辊为从动辊，其旋转是靠钢板与各辊之间的摩擦力来带动的，各辊轴径处均采用轴承。

2.主传动机构

本机下辊为主传动辊，由减速机带动下辊以4米/分钟的线速度旋转。

3. 左右机架

左、右机架是二辊卷板机的机架主体，采用焊接结构，经时效处理，安装在整体焊接底座上，保证足够的强度和稳定性。

4.上下辊轴

上辊采用45#钢，经调质处理，表面硬度HRC48~52，综合性能良好，符合JB3185-82《中小型三辊卷板机技术条件》的有关规定。下辊采用钢芯增强聚氨酯，单面厚度50mm。

5.倒置复位传动结构

上辊前轴承体的翻转、复位采用液压缸驱动，操作快捷、方便、安全。

6.电动机及液压动力马达

主电机、液压马达运转平稳、质量可靠。

7.润滑

根据机器的使用情况，采用箱体润滑和定期油润滑两种方式。

滑动导向面、上辊、下辊、侧辊轴径定期用油杯润滑。

下辊主传动采用摆线针轮减速机，箱式润滑。

9.安全保护制度

为保证设备使用和维护的安全、方便，严格按照相关安全技术要求和标准安装了防护罩；为保证发生事故时能迅速切断电源，在控制面板和移动手柄上按标准要求安装了急停按钮；设有过流、过热、过载、短路保护，安全可靠，操作安全；在防护栏、电气柜等区域设有各种警示标志、铭牌、文字提示。

4、该机电气控制系统：

1.结构组成：

电气系统强电部分主要元器件均选用国内外性能优良的产品。

2、系统主要技术指标：

系统工作电压为380V、50HZ；

环境温度为-5~45℃；

相对湿度5%-85%。

3.操作使用：

1、本系统由操作台和移动手柄（或脚踏开关）组成，方便操作人员现场操控。

2、NC控制，可通过触摸屏输入下辊高度（或卷料直径）来实现送料、卷料、启停、翻转取料等一系列动作。

4、设备持续运行环境：

（1）电源范围：三相AC380V±10% 50HZ；

（2）环境温度：-10℃－45℃；

（3）相对湿度：≤95%；

（4）海拔高度：≤2500米。

5、关键元器件清单：
